140W1A3C PD Module
140W 1A3C PD模組
高效率 Type-C 电源供应器解决方案

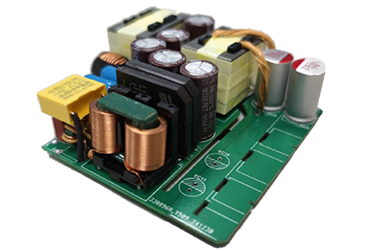

PCB 頂視圖

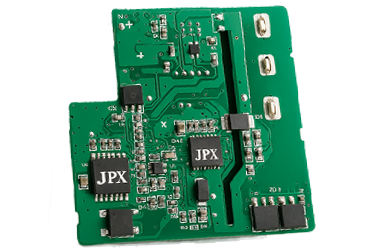

PCB 底視圖
產品特點
- 高效率设计：115Vac下效率高达93%
- 成本优势：较PFC+LLC方案成本更低
- 无需DC-DC转换阶段
- 超低待机功耗：230Vac下<0.3W
- 宽范围输入电压：100-240Vac
- 支持Type-C PD与Type-A输出
- 完整保护功能
技術規格
| 輸入特性 | |
|---|---|
| 輸入電壓範圍 | 100~240 VAC |
| 輸入頻率 | 47-63 Hz |
| 待機功耗 | < 0.3W (230VAC) |
| 輸出特性 | |
| 輸出電壓 | 28.4V |
| 輸出電流 | 4.93A |
| 輸出功率 | 140W |
| 紋波電壓 | < 300mV |
| 平均效率 | >90% |
| 工作溫度 | 0~40℃ |
方案組成
JP8320B106- PFC GaN Combo IC
JP8520B150-PWM GaN Combo IC
JP6022/JP6020 PD协议控制器
下載規格書JP8520B150-PWM GaN Combo IC
JP6022/JP6020 PD协议控制器
