65W USB-PD Module
JP8020 65W USB-PD Module
高效能 USB PD 電源供應器解決方案

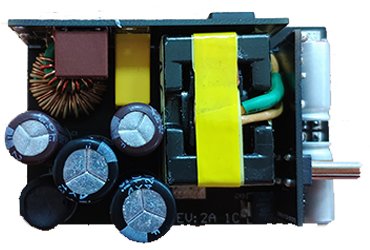

PCB 頂視圖

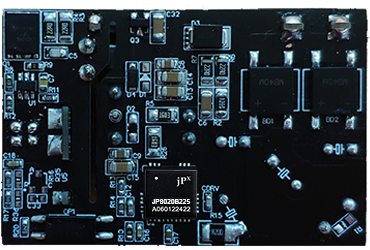

PCB 底視圖
熱分析圖
產品特點
高效能設計
- 最高效率達 92.51%
- 多組輸出電壓支援
- 符合 DOE6 能源標準
全球電壓相容
- 100-240VAC 輸入範圍
- 50/60Hz 頻率支援
- 無需手動切換
優異功率密度
- 22.89 W/inch³ 功率密度
- 採用 GaN 開關技術
- 小型化設計
完善保護功能
- 過壓保護
- 過流保護
- 短路保護
技術規格
| 輸入特性 | |
|---|---|
| 輸入電壓範圍 | 100~240 VAC |
| 輸入頻率 | 50/60 Hz |
| 待機功耗 | < 75mW @230VAC |
| 輸出特性 | |
| 輸出電壓 | 5V/9V/12V/15V/20V |
| 最大輸出電流 | 3A (20V@3.25A) |
| 紋波電壓 | < 300mV |
