AC-DC 控制器 (JP0010)
JP0010 是一款高性能 AC-DC 控制器，采用专利 SMART SWITCH 技术，可根据运作条件自动在准谐振、DCM 及绿色模式间切换，实现最佳功率转换效率。内建 DSP 引擎提供动态监控及完整保护机制，并具备优异的负载响应能力，即使在轻载条件下也能维持高功率因子。
AC-DC 控制芯片

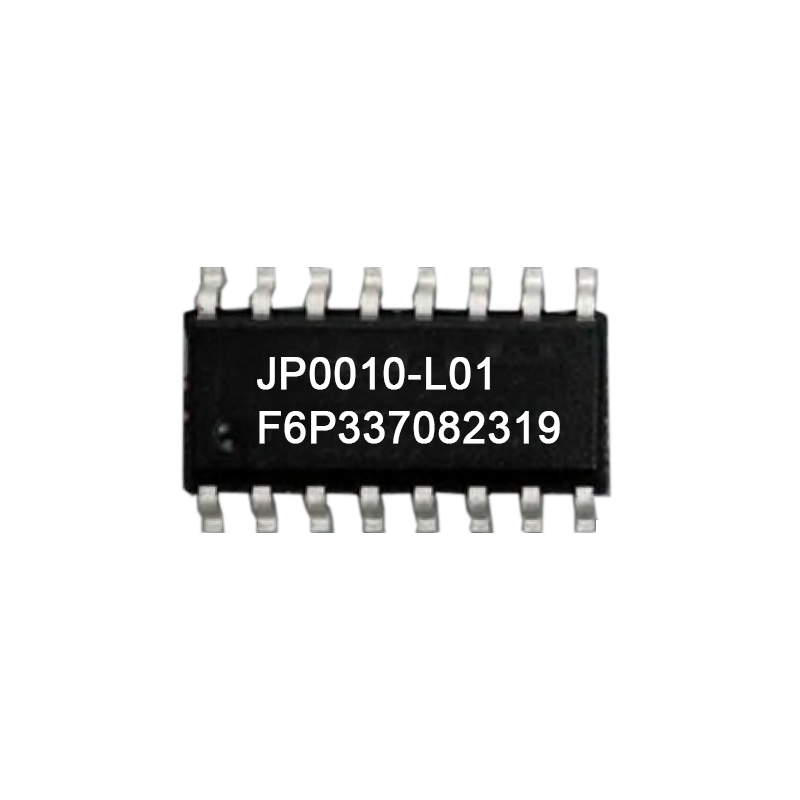

JP0010
产品概述
JP0010 是一款混合式 PWM/PFM AC-DC 控制器，专为高性能、高性价比的应用设计。本产品采用创新的 SMART SWITCH 技术，可在准谐振(QR)模式、谷值切换的 DCM 模式和绿色模式之间无缝切换。内建先进的 DSP 引擎可动态监控 AC 输入和输出电压状态，提供最佳的调节性能。
主要特点
核心功能
• 支持单开关高功率因子 Flyback 拓扑结构
• 电压模式准谐振(QR)运作
• 透过 SMBUS 接口支持电源计量功能
• 低功耗设计： 正常运作时小于 4mA ， 启动电流小于 20μA。
运作模式
• 电压模式准谐振运作
• QR 模式
• DCM 谷值切换模式
• 绿色模式
• Turbo 模式（用于快速电压提升
保护机制
• 过压保护(OVP)
• 过流保护(OCP)
• 过载保护(OLP)
• 短路保护(SCP)
• 欠压保护
• 自适应过功率保护
• 掉电保护
其他特点
• 数字软启动程序
• 可程序化回路增益控制
• 全负载范围内保持高功率因子
• LEB（前沿消隐）电路确保电流检测稳定
• 符合 RoHS 标准及无卤要求
应用领域
笔记本电脑适配器
电视电源
LED 照明
充电器
部件编号和订购详情
| Part Number | Model | VCC | Operating Temp | Start Current | Frequency (kHz) | Package | Applications |
| JP0010 | J | 9.5-24V | -40~125°C | <20μA | QR/DCM Mode | SOP 16 | Digital Multi-Mode AC-DC |
| JP0010 | FL | 9.5-24V | -40~150°C | <40μA | 20 ~ 150 | SOP 16 | General Flyback Power Control |
| JP0010 | PF | 9.5-24V | -40~150°C | <40μA | 45 ~ 150 | SOP 16 | Power Factor Correction |
| JP0010 | D | 9.5-24V | -40~150°C | <40μA | 20 ~ 130 | SOP 16 | High PF Flyback Control |
| JP0010 | L | 9.5-24V | -40~150°C | <40μA | 20 ~ 200 | SOP 16 | LED Backlight Driver |
注：详细规格及应用范围请参考最新版技术文件。
如需更多产品资讯或技术支援，欢迎联系我们的业务团队。
