PD協議晶片 (JP6020/JP6022)
JP6020/JP6022 系列是专为 USB Power Delivery 应用设计的高效能控制器，整合完整的 PD 通讯协议引擎，为 USB Type-C 供电应用提供全方位解决方案。两款产品皆支持智能型电源管理系统、双向供电能力，并具备过压、过流、过温等多重保护机制，透过 PPS 可程序化电源技术提供精确的电压调节能力。
其中 JP6020 支持 USB PD 3.0 规范，最大供电能力为 100W (20V/5A)，电压调节范围 3.3V-21V，充电效率可达 93%；而新一代 JP6022 则完整支持 USB PD 3.1 规范，具备 EPR 模式，可提供高达 240W (48V/5A) 的供电能力，电压调节范围扩展至 5V-48V，充电效率更提升至 95%，特别适合需要大功率输出的应用场景。
其中 JP6020 支持 USB PD 3.0 规范，最大供电能力为 100W (20V/5A)，电压调节范围 3.3V-21V，充电效率可达 93%；而新一代 JP6022 则完整支持 USB PD 3.1 规范，具备 EPR 模式，可提供高达 240W (48V/5A) 的供电能力，电压调节范围扩展至 5V-48V，充电效率更提升至 95%，特别适合需要大功率输出的应用场景。
PD協議晶片

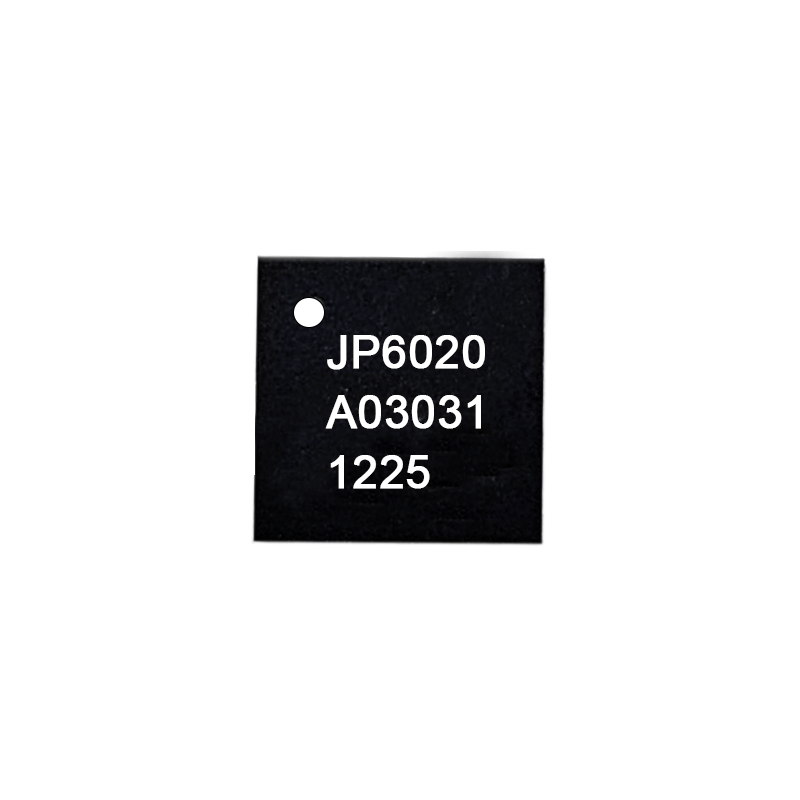

JP6020/JP6022
产品概述
JP6020/JP6022系列是可配置的次级侧 SMPS 控制器，专为高效率和高功率密度的脱机式 AC-DC 转换器设计。此系列整合 MCU，可通过 D+/D- 和 CC1/CC2 引脚处理多种协议。JP6020支持3.3V至21V输出电压范围，而JP6022可达5V至48V。两款产品皆具备双运算放大器，用于电压回路和电流回路调节，提供高精度的恒压（CV）和恒流（CC）控制。
主要特点
协议支持
• SCP、FCP、BC、QC2.0、QC3.0
• JP6020: USB PD2.0、USB-PD3.0
• JP6022: USB PD2.0、USB-PD3.1
• Apple mode
高度整合
• JP6020: 内建MCU，配备OTP和SRAM
• JP6022: 内建MCU，配备MTP和SRAM
• USB Type-C规格完整支持： - 线材连接和方向检测 - 预设、1.5A或3A功率广告 - 可选VConn用于E-mark通讯
保护机制
• 低电压保护
• 自适应过压保护
• 韧体可编程过流保护
• 过温保护
应用领域
快充旅行充电器
支持SCP等快充协议
支持SCP等快充协议
USB Type-C控制充电器（5V/1.5A和5V/3A）
支持多组PDO
（Power Data Object）设定
（Power Data Object）设定
部件编号和订购详情
| Part Number | PD Version | Output Voltage Range | Package | Maximum Power (W) | |||
| JP6020 | PD3.0 | 3.3V - 21V | QFN 4x4 | 100 | |||
| JP6022 | PD3.1 | 5V - 48V | QFN 4x4 | 100 | |||
如需更多产品资讯或技术支援，欢迎联系我们的业务团队。
