PWM氮化鎵合封系列 (JP8020/JP8520)
这是一款集成高压GaN晶体管的离线AC/DC控制器，适用于高效节能、小型化电源设计，兼具高性能与低成本优势。
本系列是一款高度集成的AC/DC转换解决方案，内置650V GaN功率晶体管和绿色启动开关，支持反激高达70W、升压高达150W输出。其高频运行（100~500kHz）显著缩小变压器与电容尺寸，提升功率密度，适用于高效小型化电源设计。

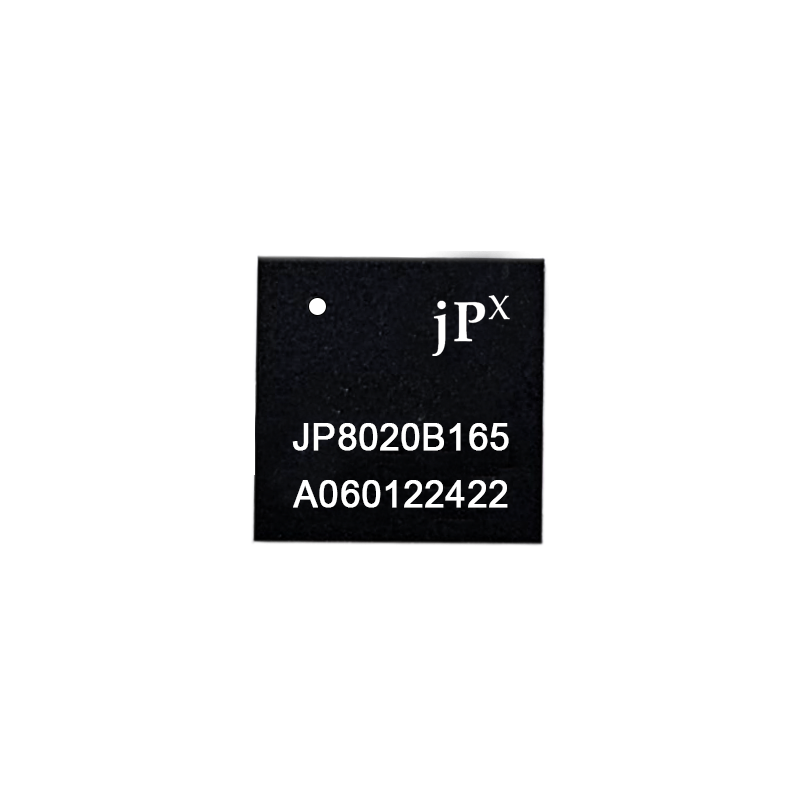

JP8020/JP8520 氮化镓合封芯片
GaN 整合型 AC/DC 控制器
产品概述
JP8020/JP8520 是新一代高整合度的氮化镓 (GaN) AC/DC 控制器解决方案，整合 650V GaN 功率组件与绿色启动开关，专为高效能电源应用而设计。此系列产品支持反激式架构最高 70W 及升压式架构最高 150W 输出，透过 100~500kHz 高频切换特性，大幅提升功率密度，实现小型化设计。
主要特点
- 内建启动开关，简化电路设计
- 高频切换技术，最高达 500kHz
- 采用谷值切换技术，提升效率并降低电磁干扰
- 极简化 BOM 成本设计
- 超低待机功耗设计
- 完整 ESD 防护：
- HBM > 2KV
- MM > 200V
- CDM > 1KV
应用领域
USB Type-C 电源转换器
行动装置充电器
笔记本电脑电源供应器
消费性电子产品电源
部件编号和订购详情
| Part Number | Topology | GaN Tyep | Rds on (mohm) | Vds (V) | Frequency (kHz) | Package | Power (W) |
| JP8020B165 | Flyback | E-mode | 165 | 650 | 50~549 | QFN 8x8 | 65~100 |
| JP8520B150 | Flyback | D-mode | 150 | 650 | 50~549 | QFN 8x8 | 140 |
| JP8520B300 | Flyback | D-mode | 300 | 650 | 50~549 | QFN 8x8 | 65~100 |
| JP8520C480 | Flyback | D-mode | 480 | 650 | 50~549 | ESOP 8 | 35 |
| JP8520E480 | Flyback | D-mode | 480 | 650 | 50~549 | ESOP 16 | 45 |
注：详细规格及应用范围请参考最新版技术文件。
如需更多产品资讯或技术支援，欢迎联系我们的业务团队。
